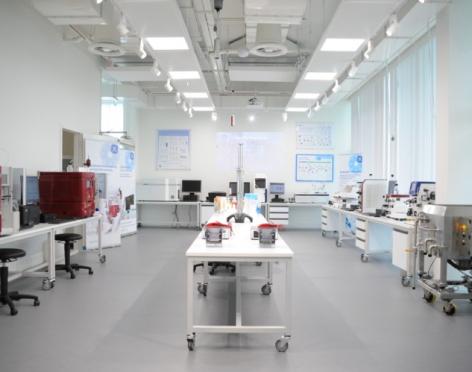

洁净室实验室是一个全密闭的环境,通过空调送、回风系统的初、中、高效过滤器,使室内环境空气不断循环过滤,以保证空气悬浮粒子受控到一定浓度。洁净实验室最主要的作用在于控制产品(如硅芯片等)所接触大气的结晶度及温湿度,使产品能在一个良好的环境空间中检测、科研。所以洁净实验室通常也叫超净实验室、净化实验室等。
一、洁净实验室气流和净化系统介绍
实验室净化系统描述:气流→初效净化→空调→中效净化→风机送风→管道→高效净化风口→吹入房间→带走尘埃细菌等颗粒→ 回风百叶窗→初效净化….(重复以上过程)洁净实验室的气流形式:(1)单向流洁净区;非单向流洁净区;混合流洁净区;环形/隔离装置。
CEIDI西递净化技术备注:混合流洁净区是ISO国际标准提出的,即把实际早已存在的非单向流洁净室设置了局部的单向流的洁净工作台/层流罩对关键部位进行“点”或“线”的保护,以减少单向流洁净区的面积。
二、实验室净化装修工程三种常用净化空调系统
1. 直流式净化空调系统:
(1)直流式系统就是不用回风循环系统,也就是直送直排系统,其能耗很大。
(2)这种系统一般适用于有致敏性的生产工艺(如青霉素分装工艺)、实验动物房、生物安全洁净室以及可能形成交叉污染生产工艺的实验室。
(3)采用这种系统时应充分考虑余热的回收。
2. 全循环净化空调系统
(1)全循环系统即无新风供给,也无排风的系统。
(2)这种系统无新风负荷,很节能,但室内空气品质差,压差不好控制。
(3)一般适用于无人操作、值守的洁净室。
3. 部分循环式净化空调系统
(1)这是用得最多的系统形式,也就是有部分回风参与循环的系统。
(2)在该系统中,新风和回风混合经处理送到无尘洁净室内,回风的一部分用于系统循环,另一部分被排走。
(3)该系统压差易于控制,室内品质较好,能耗介于直流式系统与全循环系统之间。
(4)适用于允许采用回风的生产工艺。
三、实验室净化工程之FFU送风单元的选配
对于实验室装修,尤其是洁净实验室装修,实验通风系统是一个重要施工建设系统。常用的风机过滤机组例如FFU层流风机过滤机组,可制作简易洁净工作台、洁净棚、组装式无尘室等。
1. FFU层流送风单元主要有以下普遍特点:
①低振动、低噪音 ②空气均匀分布性能好 ③风速恒定或有级调节 ④接触的机械性能和可靠性 ⑤过滤效率超高@0.3μm ⑥无段式调速/三段调速。

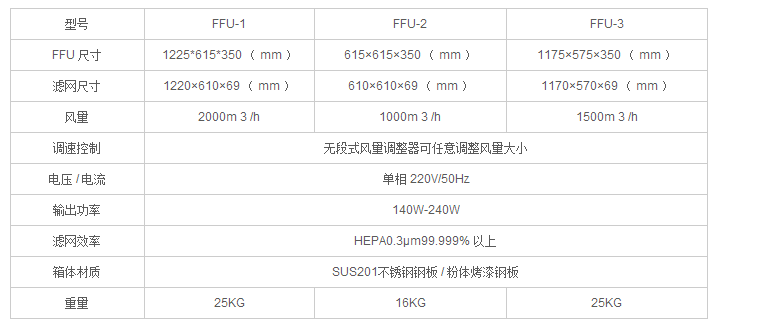

FFU层流送风单元的主要技术参数如下图所示:
根据不同的实验室装修需求及室内平面布置,组合机组有不同的适配尺寸。材质为SU20不锈钢钢板或者粉体烤漆钢板。
2. 目前市面上流通的FFU风机过滤机组
① 现在大多FFU风机过滤机组,选配的材质是进口环保覆铝锌板,具有坚固、耐腐蚀、不生锈等特质,同时重量仅24kg,超薄机身厚度仅为23cm ,加上高效过滤器总厚度不超过30cm,在空间上可以节约更多施工场地,以方便实验室装修施工现场的一些设备安装和机械维护。
② 另外值得一提的是FFU风机过滤机组在能耗上显现出良好的节能品质,且风压扩散均匀,出风面的风速稳定。这样的一个风机过滤机组功耗低运行成本低,工作寿命民达5万小时以上,是实验室装修中常用的洁净排风必选设备。
