工业/生物超净实验室 千级超净间装修设计标准 CEIDI西递

来源:上海西递实业有限公司 发布时间:2021-08-27

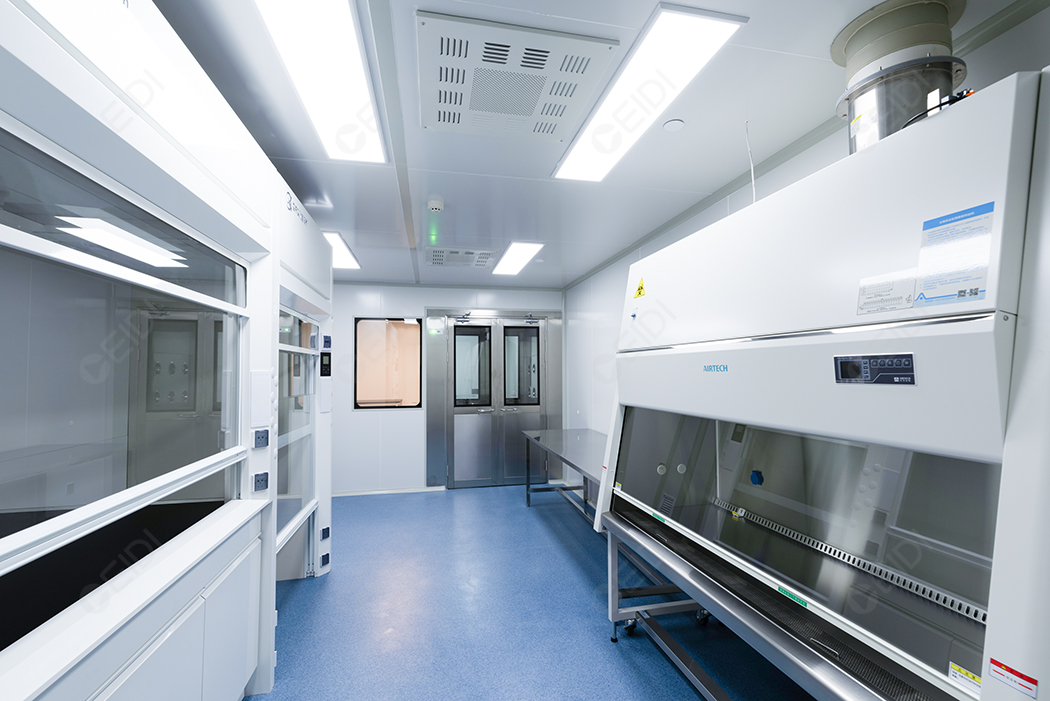

超净间,亦称为无尘室或清净室。「超净间」是指将一定空间范围内空气中的微粒子、有害空气、细菌等污染物排除,并将室内温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内,而所给予特别设计的房间。在实际应用中,业内更习惯将百级、千级、万级标准的洁净室称作超净实验室。>>>商务洽谈,点此处,在线咨询

工业/生物超净实验室  千级超净间装修设计标准   CEIDI西递

工业/生物超净实验室  千级超净间装修设计标准   CEIDI西递

在应用领域,我们通常分为工业超净间和生物超净间两大应用类别。

工业超净实验室(超净间)

以无生命微粒的控制为对象。主要控制空气尘埃微粒对工作对象的污染,内部一般保持正压状态。 它适用于精密机械工业、电子工业(半导体、集成电路等)宇航工业、高纯度化学工业、原子能工业、光磁产品工业(光盘、胶片、磁带生产)LCD(液晶玻璃)、电脑硬盘、电脑磁头生产等多行业。

生物超净实验室(超净间)

主要控制有生命微粒(细菌)与无生命微粒(尘埃)对工作对象的污染。又可分为:

A.一般生物超净间:主要控制微生物(细菌)对象的污染。同时其内部材料要能经受各种灭菌剂侵蚀,内部一般保证正压。实质上其内部材料要能经受各种灭菌处理的工业超净间。例:制药工业、医院(手术室、无菌病房)食品、化妆品、饮料产品生产、动物实验室、理化检验室、血站等。

B.生物学安全超净间:主要控制工作对象的有生命微粒对外界和人的污染。内部要保持与大气的负压。例:细菌学、生物学、洁净实验室、生物工程(重组基因、疫苗制备)。

以CEIDI西递光电精密洁净车间为例做个相关介绍,该厂区由洁净生产区、辅助区、办公区组成。里面由千级、万级、十万级、三十万级区域组成。CEIDI设计师会结合企业的产品内容、生产工艺、技术设备、原辅料存储环境及企业发展需求来规划分区。所以看似标准化的车间建设,在不同经验的设计师笔下,会呈现不同的设计作品。好的设计能让企业产能提升、能源节省、投资更具性价比。以其中集成电路芯片千级标准超净间为例,微尘数量被控制在每立方米1000个以内。因为芯片内部结构非常精细,因此对温度、湿度、气流、照明等因素都需要严格控制,空气中的微粒子、有害气体、细菌等污染物更需要严格隔离。

千级超净实验室(超净间)的装修设计标准

1、需要配置包括由初级、中级、高级空气过滤器构成的空调送回风系统、排风系统及其他配套系统。更衣间及操作间送风口风速≥0.3米/秒;风淋室风速≥1.5米/秒; 送风量要满足无尘车间内的洁净度及热湿平衡。

2、温湿度要求:温度一般为24+2℃,相对湿度为55+5%。

3、新风量:非单向流洁净室总送风量的10-30%;补偿室内排风和保持室内正压值所需的新鲜空气量;保证室内每人每小时的新鲜空气量≥40m3/h。

4、操作间与环境静压差≥5Pa,系统噪声≤60dB。通常要求内部压力(静压)>外部压力(静压);洁净度要求高的空间压力>洁净度要求低的空间压力;洁净室门的朝向应开向洁净度级别高的房间。

当然,超净实验室(超净间)为了保持洁净度,除了在装修和内部系统、仪器上做好相关处理,还需要建立严格的人员管理和使用制度。如:员工进入超净车间,须更换拖鞋和静电衣(有防静电帽需戴帽并将头发卷到帽内);走出超净车间须在更衣区脱掉静电衣、拖鞋及帽;员工禁止携带易造成灰尘物品进入超净间(纸/易掉毛绒的服饰/零食/化妆品/禁用铅笔/橡皮等物);非指定人员,严禁调试车间内空调,温度要求:18~26℃。非指定人员,严禁动车间气路,当气瓶气压小于1.2个气压,须及时更换新气瓶等等。CEIDI西递在洁净工程设计装修领域深耕12年,设计承建过众多超净间工程项目,下次我们再花时间分享生物学安全超净间的相关知识。
