实验室/洁净室供气系统布局和施工细节 CEIDI西递

来源:上海西递实业有限公司 发布时间:2021-10-15

实验室供气系统的设计涉及到诸多因素,从气瓶室、管道铺设、材料选择、管道连接、安全技术要求等多方面考虑,设计的目的性要强,安全应放在第一位,完善的实验室供气系统也是实验室仪器设备正常工作的基础。当代实验室中,集中供气系统由于操作简单、气流稳定、使用安全、运行成本低等特点,已作为当前广泛使用的现代供气方式。>>>商务洽谈,点此处,在线咨询

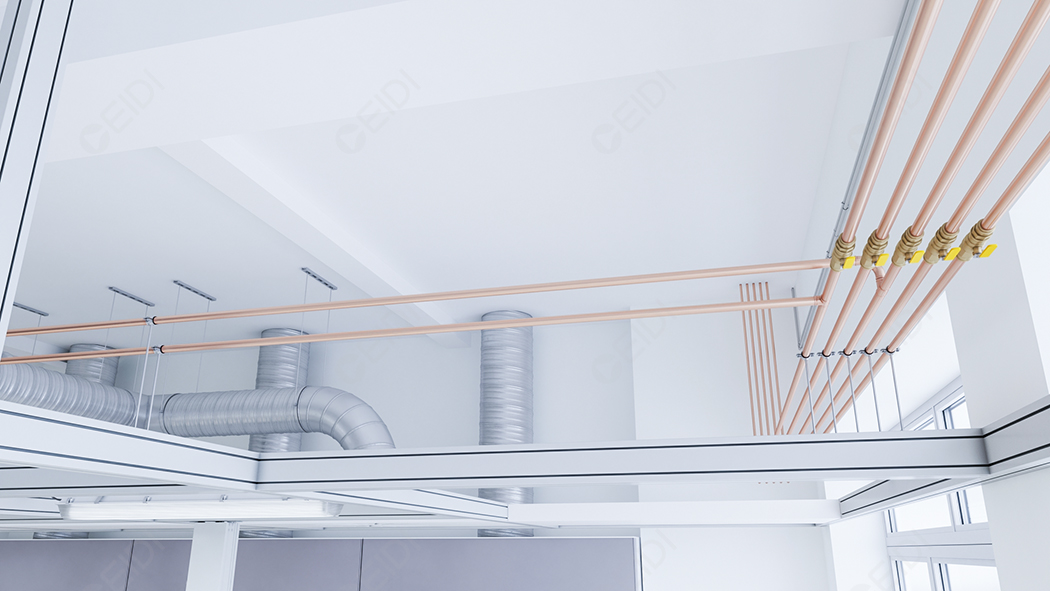

实验室/洁净室供气系统布局和安装细节  CEIDI西递

实验室/洁净室供气系统布局和安装细节  CEIDI西递

集中供气系统又被称为中央供气系统,是一种更为便捷合理的实验室气路工艺系统,主要是由气源,切换装置,调压装置,终端用气点,监控及报警装置组合而成。简而言之,集中供气系统将中央储气设备中的气体经切换装置并调压后通过管路系统输送到各个分散的终端用气使用点,这样用气会更加安全、方便、美观、节约空间。
也就是说,气路工艺回路的两端一个是集中气瓶间,一个是终端用气点,中间用不锈钢管、自动焊接等装置和特殊气体管道装置完成整个气路工艺体系的衔接,一般有气体切换装置-减压装置-阀门-管线-过滤器-报警器-终端箱-调节阀等部分组成。既然本文的主旨CEIDI西递是对气路工艺进行阐述,那么说清了原理,气瓶间、终端安装点布局内容我们来做个详述。

气路系统中气瓶间布局
1.由于存放的气体由于有可燃性气体和助燃气体,按国家规定必须分库存放。分别放入不同的气瓶间内。
2.气瓶间内存放的气瓶采用带防倒链的气瓶支架固定,气瓶支架坚固耐用、美观大方。气瓶支架采用铝合金制作而成。
3.气瓶间内的气体钢瓶与压力调节器之间采用SS316L高压金属软管连接无渗透。
4.气瓶间内设立一次调压面板, 所有面板均配备吹扫阀,可实现对面板的清洗置换。
5.压力调节器及相关管件均需牢固的固定在压力调节面板上,面板应设计的紧凑而合理,以尽量减少系统中的死体积。压力调节器与管道的连接方式为双环卡套。高压软管上的钢瓶接头必须与钢瓶角阀的规格相匹配,以确保连接的可靠性。
6.压力调节面板应采用全不锈钢材料制成,并且牢固地固定在可靠的位置上,确保其安全性。压力调节器入口前需加装烧结金属过滤器以防止颗粒等杂质污染系统。
7.排空气路应分类收集、固定牢固并排放至室外安全地点。

气路系统中终端布局
1.系统设置为二次减压系统。终端采用壁挂式设计。上设有压力调节器、输出压力指示计、紧急切断阀,同一气路的呈上下对应排布,方便操作。面板为不锈钢产品,具体配置情况如下:壁挂式终端标准型(该终端可以实现在室内对设备的压力调节、输出压力的监控及气路开关控制,省去了每日往返于气瓶间和实验间的奔波,提高了办事效率)。
2.控制终端上的气体出口尺寸要与分析仪的气体入口尺寸相对应。气体出口接头还应方便安装。
目前,高校、半导体、光伏太阳能、生物医疗等企业的实验室都陆续使用集中供气系统,它能够为实验分析设备提供压力、流量稳定且经过长距离传输后纯度不变的高纯气体,以满足各种高精度分析设备的使用要求的同时还能方便实验室工作人员的日常使用及管理操作。作为专业的实验室建设单位,CEIDI西递需要提醒大家注意一些气路安装的细节:
1.管道组件需要是不锈钢无缝焊接。不锈钢管不能曲折,弯点需要运用弯曲管道。
2.阀门组件需使用规范接头衔接。
3.管路每隔一段距离需有支架固定,管路支架要求需耐腐蚀。
4.管路管件上需标注方向。


CEIDI西递需要强调的是:在实验室建设中供气安全性应该放在第一位的,根据相关国家法规,所有的压缩气体,包括压缩空气,都属于危险化学品,一旦出现事故,都有可能造成严重的人身伤害。所以,气路系统工艺是否合理完善且足够安全,是实验室建设企业该重视的问题。
