校准和检定检测的区别,校准实验室的规划及设计 CEIDI西递

来源:上海西递实业有限公司 发布时间:2021-04-22

校准和检定检测是两个不同的概念,但两者之间有密切的联系。校准一般是用比被校计量顺具精度高的计量器具(称为标准器具)与被校计量器具进行比较,以确定被校计量器具的示值误差,有时也包括部分计量性能,但往往进行校准的计量器具只需确定示值误差,如果校准是检定检测工作中示值误差的检定内容,只能说是检定检测工作中的一部分。

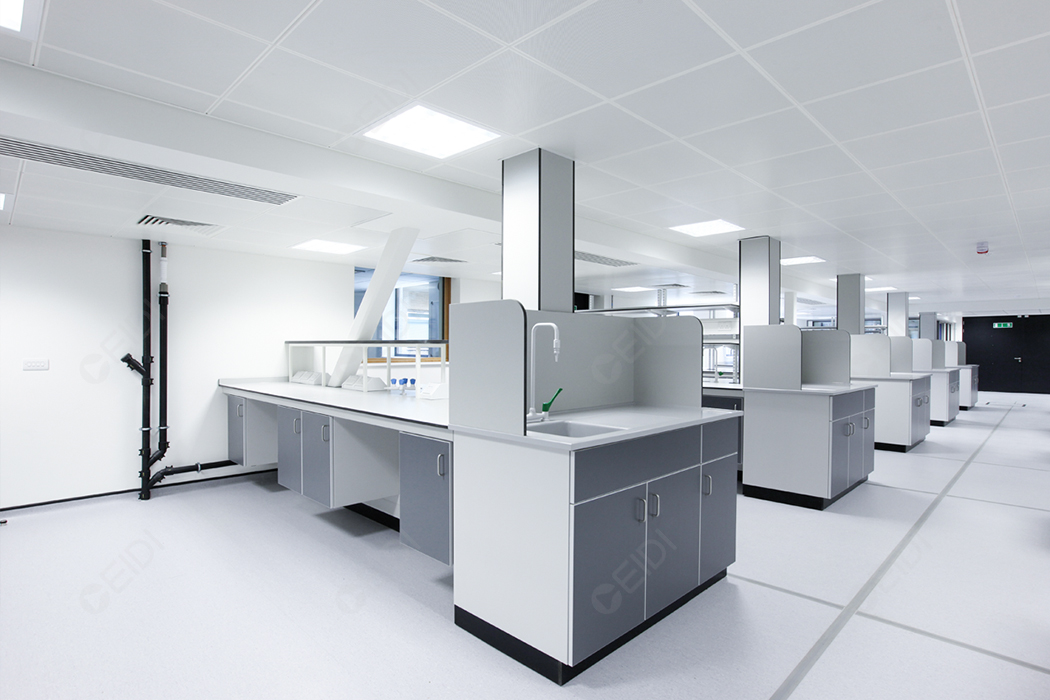

 校准实验室的规划及设计  CEIDI西递

校准实验室的规划及设计  CEIDI西递

计量校准检测属于精密测量工作,在各项测量过程中对实验室震动、地面载荷、声响、电磁辐射、温湿度等技术指标都有相应要求。同时,计量实验室的主体是各种国际国内先进的精密标准装置和仪器,大部分精密装置/仪器都十分贵重,所以实验室的设计及装修建设工作均围绕各装置/仪器的安全、稳定和标准使用规范来进行。首先我们要先明白计量实验室检测/校准的所属类别。

计量实验室检测/校准类别包含:
长度计量、时间计量、无线电计量、电学计量、力学计量、热工计量、理化计量等,电磁计量、声学计量、光学计量等。

计量检测/校准实验室建设的规划设计

(1)计量检测/校准实验室规划前期要全面调研,从选址开始介入。以便为今后发展预留出足够的条件和空间。

(2)计量检测/校准实验室规划设计初期要充分考虑计量校准检测特点,合理规划人流与物流。因为计量校准检测工作会涉及到大量的检测仪器送检与发放,这就需要在规划设计时安排合理的人流与物流通道以保证人物流的通畅,而且通道最好是全封闭式,以防雨雪天气对人流物流造成影响。

(3)计量检测/校准实验室的水电设计,根据计量校准实验室需求多、变化快的特点,最好采用明铺的方法进行内部水电设计,考虑到美观可以采用设备带。以便在位置变化或接口增加时方便施工,也方便维修。同时在对水电量进行预估时应考虑余量,方便以后增加水电接口。

(4)计量检测/校准实验室的暖通设计,因该实验室对温湿度及洁净度都有相应的要求,现阶段暖通设备一般有螺杆机(水冷)、多联机(风冷、水冷)、恒温恒湿机、分体机几种。多联机、分体机一般用作办公场所或对温湿度要求不高的的实验室。优点是造价较低,缺点是温度精度不高,没有湿度控制。螺杆机、恒温恒湿机一般用在恒温恒湿实验室比较多,恒温恒湿机还可以根据能源的不同分为电能式、柴油式、地源热泵式、燃气式等几种。几种方式各有利弊,这就需要使用者在规划设计时深入调研,根据自身的条件和需求进行统筹考虑。

(5)计量检测/校准实验室的其他注意要点,尤其应该注意层高问题,因该实验室功能间对温湿度都有要求,如果风管纵深比较长,风管截面必然加大,风管截面太大必然会造成吊顶内的空间减小,会给吊顶内其他管线施工增加难度。如果截面大到其他管线无法施工就只能降低吊顶高度,因此在设计时就要充分考虑合理布置,以免给施工带来不必要的麻烦。在确定用地面积时要考虑特殊实验室的特殊要求,如一些实验室要有很好单独接地,接地端要远离建筑物;声学实验室要远离震动,最好单独建设;高电压实验室要保证安全的高压放电距离,最好单独建设等。

随着计量检测/校准行业的飞速发展,检测项目和检测设备更新换代频率增加, 为了更好的满足检测/校准需求,在规划初期就应该为后期建设预留足够的空间。在此类实验室建设中CEIDI西递常规会采用EPC总包模式进行项目建设,能更好地将设计装修及专业系统建设结合为一体。
