对微电子、集成电路、生物医药等对洁净厂房有刚需的企业来说，从设计到装修施工各个环节中都十分重要，本来我们主要对洁净厂房中电气设计和施工环节的分析，对其中的电路环节进行研究讨论。

洁净厂房中洁净室内的空气洁净度关键有三个要素：

(1)使用适合的高效过滤器;

(2)解决好气流流型，维持室内外空气压差;

(3)保持室内免受污染。

所以我们需要努力将环境受控，尽量减少灰尘的积累是洁净厂房内配电设备及灯具选择的首要考虑因素。>>>商务洽谈，点此处，在线咨询

洁净厂房施工知识：车间装修电路布线施工 CEIDI西递

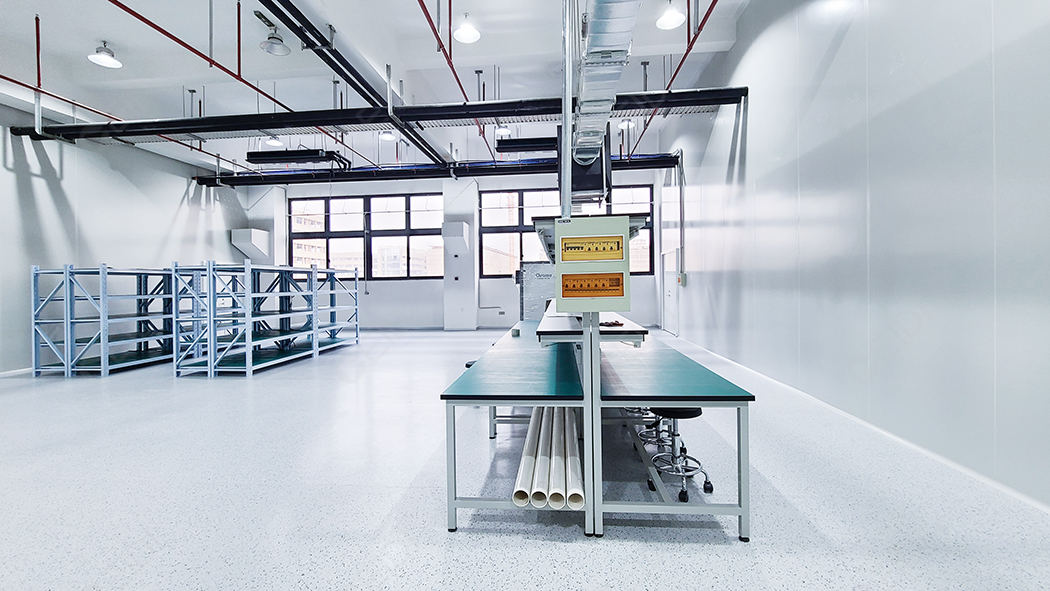

洁净厂房中电气设计

《洁净厂房设计规范》GB50073-2013中对洁净室内配电设备的规格尺寸有明确规定。洁净室内的配电设备，尽量选择小型配电设备，安装方式采用暗装方式。这么做主要是为了满足洁净室洁净度的要求，《洁净厂房设计规范》GBJ73-84中空气洁净度等级分为4级，即100级、1000级、10000级、100000级。随着电子工业的飞速发展，洁净厂房对空气洁净度的要求越来越高，要求控制尘粒的粒径到0.1μm以下。新的《洁净厂房设计规范》GB50073-2013中空气洁净度从4个等级增加为9个等级，即1级、2级、3级……9级。采用暗装方式主要是考虑灰尘不易积累。而选用大型落地式配电设备，暗装进墙内很困难，采用明装方式会积累大量灰尘。故为了减少积灰，大型落地配电设备宜放置在非洁净区内。

洁净厂房装修电路布线施工要规范应参考如下内容：

一、电气布线时要注意绝缘处理

暗管铺设需用PVC管，明线铺设必须使用PVC线槽，这样做就可以确保隐蔽的线路不会被破坏。铺装电线时，一定要用直径1.5毫米至2.5毫米有塑料或橡胶绝缘保护层的单股铜线，如果是火线、零线、地线三股平行铺设，三股线的外面还要用塑料管再包裹起来，以起到双重绝缘的目的。

二、洁净厂房装修电路安装要带有漏电开关的配电箱

因为有了漏电开关，一旦家中发生漏电现象，如电器外壳带电，人身触电等，漏电开关就会自动跳闸，从而保证人身安全。此外，在配电箱中断路器的选择上要非常慎重，最好选择知名品牌的产品，确保配电安全。

三、洁净厂房装修电路安装插座、开关的选择与安装

安装插座、开关时，必须要按“火线进开关，零线进灯头”及“左零右火，接地在上”的规定接线。相线、零线、接地线必须分色，原则上零线为黑，接地线为双色线。有了规范的安装的后，最主要的任务是选择有质量保障的产品。

四、洁净厂房装修电路注意电路分零，火，地，线材也要分色

1.电线没套绝缘管。洁净厂房装修电路之前，需有一个整体规划，所有电线均必须套管，

接头应在线盒内，分线盒(绝缘管内)之间不允许有接头，所有接头必须涮锡，然后用绝缘胶布缠绕。

2. 电线不分色，管理混乱。这样一来，一旦出现问题，将因为分不清线而无法检测、维修线路。

3.有些虽然套了管，但中间的电线有扭曲、接头等。有隐患!对于管内接头，一旦电路负荷较大时，就有可能会打出火花而发生火灾。所以，管道内不允许有接头，而必须是整线。

4.强弱电同走一根管槽，有的甚至同走一根管。这样走线最大的弊端就是信号干扰。所以强弱电必须分管走线，不得长距离平行。如果避免不了，间隔不低于30cm，再有就是如果PVC管穿了过多的电线，维修的时候会难以抽拉，管内留40%-60%空间为佳。

五、洁净厂房配线间配线柜的制作和安装

在配线间应制作一配线柜，材料为金属柜，长：1200MM，宽：1000MM，厚：500MM，柜子中间放置一活动面板，面板上预先钻一些固定孔以固定配线架。六单元机柜放置在配线柜下方，通过PVC槽将线缆由配线架走入机柜里接入机柜里的网络设备中。任一配线架的金属基座及配线柜都应接地，且接地电阻不大于3欧姆。

六、办公区电路要求

根据办公楼建筑结构，选择中式双口墙壁型信息插座，提供标准的RJ45接口，可接电话、计算机。为了美观，信息插座均采用暗埋式，对于有源设备，信息插座附近应设单孔三相电源。

一般CEIDI设计师会依据洁净厂房的功能布局和设备详情绘制电路图，方便后期施工。考虑的因素包括：

1.根据各类负荷数量，分清负荷类型，辅助客户选择好电气设备。

2.根据各类电气设备对承重、功耗要求特点，确定分布位置。

3.根据电气设备分别，确定厂房车间电力布线。
