组织培养净化工程:组培室车间净化装修设计布局及参数

植物组培室,即植物组织培养室,主要用于药品配置、消毒处理、接种、培养等。组配实验室基本由洗涤室、配置室、消毒室、接种室、培养室、观察室、驯化室构成。组配实验室的设计原则主要是防止污染、经济、布局合理科学、规划设计符合当地条件。 组织培养净化工程的要点在于无菌接种室和无菌培养室的建设设计。无菌组培接种室的净化级别最好做到万级,用超净工作台达到局部百级,主要的接种任务都是在超净工作台内完成;...

立即咨询 咨询电话:400-666-1693

内容介绍

植物组培室,即植物组织培养室,主要用于药品配置、消毒处理、接种、培养等。组配实验室基本由洗涤室、配置室、消毒室、接种室、培养室、观察室、驯化室构成。组配实验室的设计原则主要是防止污染、经济、布局合理科学、规划设计符合当地条件。



组织培养净化工程的要点在于无菌接种室和无菌培养室的建设设计。无菌组培接种室的净化级别最好做到万级,用超净工作台达到局部百级,主要的接种任务都是在超净工作台内完成;照度大于300LUX,压差相邻区域5Pa,对于普通区域大于10Pa;温湿度常规即可。



一、组织培养净化工程的设计、净化要求和注意事项

1. 接种间按照万级净化级别设计;培养室按照十万级净化级别设计。

2. 换气次数:十万级换气次数15-18/h;三十万级换气次数12-15/h;整体万级房间换气次数为25-30/h;局部百级换气次数为:送风口截面积*气流速度(5m/s)*3600/容积。

3. 风量计算:送风口*3600*风速(0.35-0.5m/s)。

4. 压力值:车间核心工作间的气压(负压)与室内大气气压的压差值小于10pa;与相邻房间压差(负压)不小于5pa。防护区各房间最小换气次数不小于12/h;房间压力值是在实验操作使用状态下的压力,无实验操作时房间无压力梯度。

5. 气流方向:气流组织上送下排风,过滤器排风口下边沿离地面不低于0.1m且不宜高于0.15m;上边沿高度不宜超过地面之上0.6m,排风口排风速度不宜大于1m/s



二、组培净化车间实验室的设计布局

1. 组织培养净化工程之洗涤灭菌室

功能:完成各种器具的洗涤、干燥、保存、培养基的灭菌等。

设备:水池、落水架、中央实验台、高压灭菌锅、超声波清洗器、干燥灭菌器(如烘箱)等。

要求:洗涤灭菌室根据工作量的大小决定其大小,一般面积控制在30~50 m2。在实验室的一侧设置专用的洗涤水槽,用来清洗玻璃器皿。中央实验台还应配置2个水槽,用于清洗小型玻璃器皿。准备1~2个洗液缸,专门用于洗涤对洁净度要求很高的玻璃器皿,地面应耐湿并排水良好。



2. 组织培养净化工程之准备室(又叫化学实验室)

功能:进行一切与实验有关的准备工作:完成所使用的各种药品的贮备、称量、溶解、器皿洗涤、培养基配制与分装、培养基和培养器皿的灭菌、培养材料的预处理等。

设备:准备室应具备实验台、药品柜、水池、仪器、药品、防尘橱(放置培养容器)、冰箱、天平、蒸馏水器、酸度计及常用的培养基配制用玻璃仪器等。

要求:20 m2左右。要求宽敞明亮、以便于放置多个实验台和相关设备,方便多人同时工作;同时要求通风条件好,便于气体交换;实验室地面应便于清洁,并应进行防滑处理。

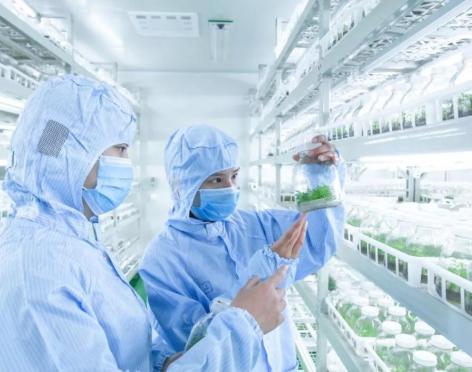

3. 组织培养净化工程之培养室

功能:培养离体材料,对接种到培养瓶等器皿中的植物离体材料进行控制条件下的培养,无论是研究性实验室还是生产性实验材料进行培养的场所。

设备:培养架(控温控光控湿)、摇床、转床、自动控时器、紫外灯、光照培养箱或人工气候箱、生化培养箱、边台实验台用于拍摄培养物生长状况,除湿机、显微镜、温湿度计、空调等。

要求:约需10~20 m2左右,培养室的大小可根据需要培养架的大小、数目、及其他附属设备而定,其设计以充分利用空间和节省能源为原则。基本要求是能够控制光照和温度,并保持相对的无菌环境;为满足植物培养材料生长对气体的需要,还应安装排风窗和换气扇等培养室的换气装置;为节省能源和空间,应配置适宜的培养架,并安装日光灯照明。



4. 组织培养净化工程之无菌操作室(接种室)

功能:主要用于植物材料的消毒、接种、培养物的转移、试管苗的继代、原生质体的制备以及一切需要进行无菌操作的技术程序,是植物离体培养研究或生产中最关键的一步。

设备:紫外灯、空调、解剖镜、消毒器、酒精灯、接种器械(接种镊子、剪刀、解剖刀、接种针),实验台、和搁架,还有超净工作台和整套灭菌接种仪器、药品等。

要求:接种室宜小不宜大,一般10~20 m2即可。要求封闭性好,干爽安静,清洁明亮,能较长时间保持无菌,因此不宜设在容易受潮的地方;地面、天花板及四壁尽可能密闭光滑,易于清洁和消毒;配置拉动门,以减少开关门时的空气扰动;为便于消毒处理,地面及内墙壁都应采用防水和耐腐蚀材料;为了保持清洁,无菌室应防止空气对流。接种室要求在适当位置吊装 1~2盏紫外线灭菌灯,用以照射灭菌。安装一小型空调,使室温可控,这样可使门窗紧闭,减少与外界空气对流。



5. 组织培养净化工程之

功能:进入无菌室前的一个缓冲场地,减少人体从外界带入的尘埃等污染物。工作人员在此换上工作服、拖鞋,戴上口罩,才能进入无菌室和培养室。进入无菌操作室前在此更衣换鞋,以减少进出时带入接种室杂菌。

设备:1~2盏紫外灯、水槽、实验台、鞋帽架、柜子、灭菌后的工作服、拖鞋、口罩。

要求:缓冲间需3~5 m2,可建在准备室外或无菌操作室外,应保持清洁无菌;备有鞋架和衣帽挂钩,并有清洁的实验用拖鞋、已灭菌过的工作服;墙顶用1~2盏紫外灯定时照射,对衣物进行灭菌。缓冲间也安一盏紫外线灭菌灯,用以照射灭菌。缓冲间的门应该与接种室的门错开,两个门也不要同时开启,以保证无菌室不因开门和人的进出带进杂菌。



6. 组织培养净化工程之驯化棚室

功能:组培苗驯化移栽。

设备:环控设施。弥雾装置、遮阳网、暖气或地热地热线、移栽床等设施;塑料钵、花盆、穴盘等移栽容器;草炭、沙子等移栽基质。

设计要求:室内驯化与设施下驯化均可
